Electronica - Programas de electronica

Aca les traigo los links para bajar algunos programas de electronica, las ultimas versiones que salieron :

- EAGLE 5.7.0

http://depositfiles.com/files/4z2mel81x

http://hotfile.com/dl/52990320/38bb13d/Eagle_5.7.0.rar.html

Esta versión yo ya la probé y esta muy bien crackeada y funciona de maravilla.


Estos otros programas no los probé los encontré en la red hoy y les paso el dato, tendríamos que probarlos.

- EAGLE 5.10

http://hotfile.com/dl/47655666/88a20f1/CS.E.P.5.10.0.Win.rar.html

- PROTEUS 7.7 SP2

http://hotfile.com/dl/47655667/bd6d850/P.7.7.SP2.rar.html

- MULTISIM 11 Power Pro Full + Tutorial de Activacion

http://hotfile.com/dl/36337069/9bd06d1/NI.M.S.P.P.11.part1.rar.html
http://hotfile.com/dl/36337403/45307d6/NI.M.S.P.P.11.part2.rar.html
http://hotfile.com/dl/36381606/edbc2dc/NI.M.S.P.P.11.part3.rar.html
http://hotfile.com/dl/36381951/37bc7cd/NI.M.S.P.P.11.part4.rar.html
http://hotfile.com/dl/36364071/92bb89e/NI.M.S.P.P.11.part5.rar.html



lunes, 5 de julio de 2010

Electronica - Entrenador PIC16F877a

Esta placa sirve para hacer la conexión de diferentes dispositivos a un pic 16f877a o similar ya programado asi evitamos la conexión tediosa en protoboards.

Algunas de sus funciones son :

- Tiene la opción de cambiar entre 3 cristales de diferentes frecuencias en este caso la placa tiene 4MHz , 8 MHz y 12MHz.

- La placa puede ser alimentada hasta por 30 v DC sin temor a quemar el microcontrolador ya que tiene su etapa de regulación propia.

- Tiene 2 salidas de 5 V DC para alimentar otras placas o algún protoboard.

- Ya tiene la conexión del botón de RESET lista para funcionar.

- Viene listo para conectar un zócalo común de 40 patas o también un Zócalo ZIF de 40 patas.

- Tiene un switch para encendido y apagado y un led indicador de estado.

Aquí les muestro el esquema que parece ser muy sencillo a simple vista.


Ahora les muestro la placa veran que es un poco mas compleja que el esquema.


Esta placa tiene un costo de 200 Bs , precio que no contiene el microcontrolador, ni la fuente.

Electronica - Manual de EAGLE v5

Les traigo un pequeño manual del programa EAGLE v5 que hize hace un tiempo, este programa es una herramienta excelente para la creacion de PCB's o diseño de placas, tiene grandes opciones una gran variedad en las librerias y muchos aspectos destacables.




Les traigo algunos ejemplos con este programa hechos por mi persona.


Aqui les traigo el link de donde pueden bajar el manual.

http://depositfiles.com/files/46ze6xr7y

http://hotfile.com/dl/52800757/f18aa4a/Manual_EAGLE_v5.pdf.html

lunes, 7 de junio de 2010

Electronica - Diseño de filtros activos


Aquí les dejo el link para bajar el programa Filter PRO una aplicacion de Texas Instruments, muy versátil y bastante precisa la probé varias veces y nunca me fallo.

Links :
http://depositfiles.com/es/files/yud3jq6a9
http://hotfile.com/dl/47031772/2f2f771/filter_pro.zip.html

Si no funciona la descarga a la primera esperen un tiempo y sigan intentando.

lunes, 31 de mayo de 2010

Microcontroladores - Enlace PC a PIC

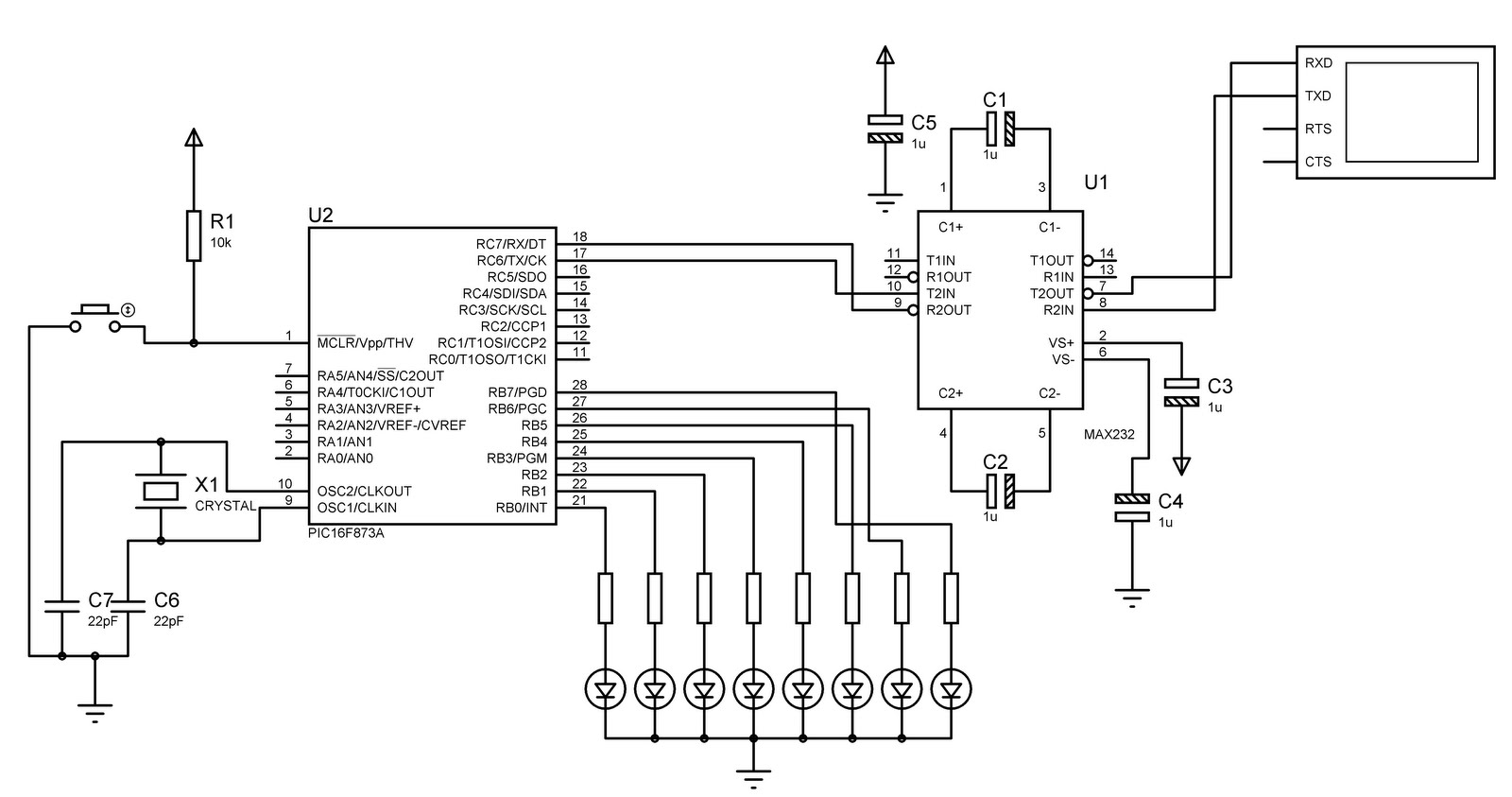

Aquí esta un ejemplo sencillo de un enlace PC con PIC mediante Rs-232, el pic del ejemplo es el PIC16F873a que tranquilamente puede ser cambiado por el PIC16F877a, les traigo algunas imagenes y el código.



Básicamente lo que hace el código del pic es tomar el código ASCII de la tecla que se presiono y simplemente saca la información por el Puerto B.


CODIGO FUENTE

;******************************************
; Programa realizado por : Sergio Ureña
; Programa para : PIC16F873
; CPU Clock : 4 MHz Reloj instruccion : 1 MHz = 1 us
; WDT : Deshabilitado Tipo de reloj : XT
; Code Prot : OFF
;******************************************

LIST P=16F873a ;Se indica el modo de procesador

RADIX HEX ;Sistema de numeracion hexadecimal

INCLUDE ;se incluye la definicion de los
;registros internos

__CONFIG _PWRTE_ON & _WDT_OFF & _XT_OSC

ERRORLEVEL -302 ; elimina BANK WARNING
ERRORLEVEL -207 ; elimina LABEL AFTER COLUMN 1

CounterA EQU 20h
CounterB EQU 21h
CounterC EQU 22h
d1 EQU 23h
d2 EQU 24h

;<<<<<<---------------------- VECTOR DE RESET ------------------------>>>>>>>
ORG 0x00 ;Inicio en el Vector de Reset

goto INICIO ;Va a la primera instruccion del
;programa

;<<<<<<------------------- VECTOR DE INTERRUPCION -------------------->>>>>>>

ORG 0x04 ;Vector de interrupcion


INTER btfss PIR1,RCIF ;¿Interrupcion por recepcion?
goto VOLVER ;No. Falsa interrupcion
bcf PIR1,RCIF ;Si. Reponer Flag

movf RCREG,W ;Lectura dato recibido

RUTINA
xorlw 0x30 ; si son iguales z = 1 Tecla 0
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_0 ; prende leds

movf RCREG,W
xorlw 0x31 ; si son iguales z = 1 Tecla 1
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_1

movf RCREG,W
xorlw 0x32 ; si son iguales z = 1 Tecla 2
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_2 ; prende leds

movf RCREG,W
xorlw 0x33 ; si son iguales z = 1 Tecla 3
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_3 ; prende leds

movf RCREG,W
xorlw 0x34 ; si son iguales z = 1 Tecla 4
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_4 ; prende leds

movf RCREG,W
xorlw 0x35 ; si son iguales z = 1 Tecla 5
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_5 ; prende leds

movf RCREG,W
xorlw 0x36 ; si son iguales z = 1 Tecla 6
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_6 ; prende leds

movf RCREG,W
xorlw 0x37 ; si son iguales z = 1 Tecla 7
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_7 ; prende leds

movf RCREG,W
xorlw 0x38 ; si son iguales z = 1 Tecla 8
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_8 ; prende leds

movf RCREG,W
xorlw 0x39 ; si son iguales z = 1 Tecla 9
btfsc STATUS,Z ; verifica si es Z es 0 salta si es 1
goto TECLA_9 ; prende leds

movf RCREG,W ; Cualquier otra tecla solo saca su ascii
movwf PORTB

VOLVER retfie ;retorna de la interrupcion.

TECLA_0
clrf PORTB
goto VOLVER

TECLA_1
movlw b'00000001'
movwf PORTB
goto VOLVER

TECLA_2
movlw b'00000010'
movwf PORTB
goto VOLVER

TECLA_3
movlw b'00000100'
movwf PORTB
goto VOLVER

TECLA_4
movlw b'00001000'
movwf PORTB
goto VOLVER

TECLA_5
movlw b'00010000'
movwf PORTB
goto VOLVER

TECLA_6
movlw b'00100000'
movwf PORTB
goto VOLVER

TECLA_7
movlw b'01000000'
movwf PORTB
goto VOLVER

TECLA_8
movlw b'10000000'
movwf PORTB
goto VOLVER

TECLA_9
movlw b'11111111'
movwf PORTB
goto VOLVER
Delay
;2493 cycles
movlw 0xF2
movwf d1
movlw 0x02
movwf d2
Delay_0
decfsz d1, f
goto $+2
decfsz d2, f
goto Delay_0

;3 cycles
goto $+1
nop

;4 cycles (including call)
return


;<<<<<<----------------- INICIO PROGRAMA PRINCIPAL ------------------->>>>>>>

INICIO
clrf PORTB ;Limpia salidas
clrf PORTC

bsf RCSTA,SPEN ;se activa la USART
bsf STATUS,RP0 ;Cambio al banco 1 ------------------
bcf STATUS,RP1

clrf TRISB ;Puerta B como salida
clrf TRISB ;Puerta B como salida
movlw b'10011001' ;RC7/Rx entrada,
movwf TRISC ;RC6/Tx salida y RC5 Salida.

movlw b'00000100' ;Configuracion USART
movwf TXSTA ;y activacion de transmision
movlw .25 ;9600 baudios
movwf SPBRG
bsf PIE1,RCIE ;Habilitacion interrupcion RX
bcf STATUS,RP0 ;Cambio al banco 0 -----------------

bsf RCSTA,SPEN ;se activa la USART

movlw b'10010000' ;Configuracion de la usart
movwf RCSTA ;para recepcion continua

movlw b'11000000' ;Habilitacion para las
movwf INTCON ;interrupciones generales

BUCLE goto BUCLE ;espera aqui hasta que salte la int.

;<<<<<<----------------------- OTRAS RUTINAS ------------------------->>>>>>>

;PIC Time Delay = 1,0000020 s with Osc = 4 MHz
PDelay movlw D'6'
movwf CounterC
movlw D'24'
movwf CounterB
movlw D'168'
movwf CounterA
loop decfsz CounterA,1
goto loop
decfsz CounterB,1
goto loop
decfsz CounterC,1
goto loop
return

END

Esta semana el circuito sera probado y les tendre resultados y fotos de como funciono.

Electronica - Oferta 1

Aquí les traigo la primera oferta de algunos componentes electrónicos :

ZÓCALO DE 40 PINES

PRECIO = 3 Bs.
Entrega inmediata










Microcontrolador - PIC16F877A
PRECIO = 40 Bs.

Enlace del fabricante para bajar el Datasheet

ww1.microchip.com/downloads/en/devicedoc/39582b.pdf








Microcontrolador - PIC16F628A
PRECIO = 28Bs.

Enlace del fabricante para bajar el Datasheet

ww1.microchip.com/downloads/en/devicedoc/40044f.pdf













Microcontrolador - PIC16F84A
PRECIO = 30Bs.

Enlace del fabricante para bajar el Datasheet

ww1.microchip.com/downloads/en/devicedoc/35007b.pdf






ZÓCALO ZIF de 40 Pines
PRECIO = 35 Bs.

Zocalo de inserción sin fuerza












Pronto mas ofertas, cualquier duda al correo o mediante el blog.

viernes, 28 de mayo de 2010

Electronica - Puente H

Puente en H es un circuito electrónico que permite a un motor eléctrico DC girar en ambos sentidos, avance y retroceso. Son ampliamente usados en robótica y como convertidores de potencia. Los puentes H están disponibles como circuitos integrados, pero también pueden construirse a partir de componentes discretos.

A continuación veremos el circuito para realizar un Puente H con el circuito integrado L298, un circuito sencillo y muy practico para manejar Motores DC, Motores Paso a Paso Bipolar y Unipolar desde un circuito digital o un microcontrolador.

ESQUEMA

Lista de Materiales

B1 = Bateria o fuente DC con el voltaje del motor DC.

C1, C2, C4, C5 = 100nF poliester

C3 = 220uF x 50v

U2 = Regulador 7805 *

U1 = Puente H L298 *

R1 = Resistor 330Ω 0.25w

R2, R3 = Resistor 0.5Ω 5w

R4, R5 = Resistor 10kΩ 0.25w

D1 = Diodo LED

D2 - D9 = Diodo 1N5408

K1 - K7 = Terminales de 2 pines (Borneras)

* Necesario poner disipador de calor.

A continuación damos un pequeño ejemplo de como es la placa.

PLACA


Esta placa la construí recientemente con excelentes resultados, se pudo manejar motores paso a paso unipolares de hasta 24v sin ningún problema, hay que recordar siempre proteger el circuito integrado L298 con un disipador de calor.


El jumper que existe en esta placa es para habilitar las patillas Enable del integrado, si no se realiza el puenteo del jumper el integrado queda desactivado gracias a las resistencias Pull-Down de 10KΩ que tiene la placa en este caso es necesario habilitar las patillas Enable desde fuera de la placa, ahora si se realiza el puenteo del jumper las patillas se conectan directamente a VCC , quedando el integrado habilitado y listo para funcionar.

Las 2 patillas Enable del integrado estan siendo manejadas juntas.

FOTOS DE LA CONSTRUCCION

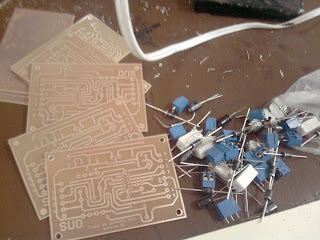

Aqui vemos las placas ya quemadas y perforadas listas para ser soldadas.

Se construyeron 3 placas inicialmente luego una mas para un proyecto de robotica realizado con motores paso a paso exclusivamente, pronto subire fotos del proyecto:)



Aqui copiando el armado de una placa previamente realizada.





Aqui tenemos las 3 placas terminadas lista para ser probadas.


Aqui estamos realizando la prueba de las 3 placas desde un circuito digital realizado con FF- JK, el funcionamiento fue optimo, tuvimos problemas con la fuente de alimentacion ya que el motor paso a paso a pesar de ser pequeño tenia un torque impresionante y llegaba a consumir 1.6 amperes.


Si estas interesado en realizar este proyecto el valor de la placa es el siguiente:

- Placa perforada sin componentes, manual de armado y uso = 30 Bs

- Placa Completa probada, barnizada y manual de uso = 130 Bs

- Venta tambien de motores paso a paso segun pedido y el material necesario para realizar esta placa.

Cualquir duda escribir mediante este blog o al correo sergio.ure07@gmail.com
